依愛電氣火災監控系統
依愛J-EI6710剩余電流式電氣火災監控探測器
來源：依愛消防設備 時間：2017-03-01 16:00:35
J-EI6710型剩余電流式電氣火災監控探測器（以下簡稱EI6710探測器）具有剩余電流監測報警、脫扣輸出、報警輸出、報警設置等功能，可通過總線接于電氣火災監控設備，也可作為獨立
式剩余電流式電氣火災監控探測器使用。
內置微處理器，電子編碼，唯一ID地址，可通過EI-DB6700型電氣火災監控設備在線設置地址，工作穩定可靠。具有3個剩余電流檢測通道，可由監控設備設置各通道的報警門限；獨立使用時可通過跳線設置各通道的報警門限。有脫扣輸出、報警輸出兩組繼電器供選擇使用，獨立使用時可通過輸入模塊將報警信號接入火災報警控制器作為監管輸入信號進行檢測。使用靈活、方便。
結構特征與工作原理

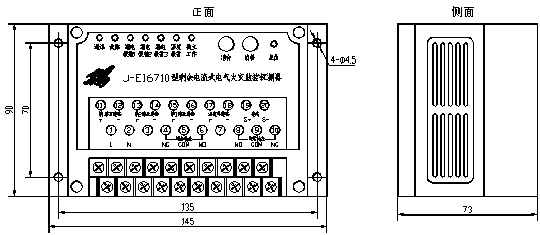

1. EI6710探測器外形示意圖
2．工作原理
AC/DC變換電路將交流電壓轉化直流電壓，總線信號接收電路對輸入信號整形后，接收監控設備發送的報警門限、脫扣延時時間等信息，信號返回電路將故障、剩余電流等信息返回至總線。
剩余電流互感器的輸入信號經過取樣、濾波、整形、放大后送CPU進行A/D轉換，當檢測到的剩余電流超過報警門限時，CPU控制脫扣、報警繼電器的動作，同時對聲、光指示電路進行控制。
技術特性
·
·執行標準：GB14287.2-2005《電氣火災監控系統》
|
端子名稱
|
說明
|
編號
|
連接方式
|
功能
|
|
L、N
|
電源
|
下排1、2
|
接AV 220V電源
|
供電電源輸入端
|
|
NC、COM、NO
|
脫扣輸出
|
下排4、5、6
|
無源觸點，可通過電動機構與帶有分離端口的斷路器連接
|
控制斷路器
|
|
NO、COM、NC
|
報警輸出
|
下排8、9、10
|
無源觸點，可接入其它報警系統
|
報警信號輸出
|
|
+、-
|
第1路互感器
|
上排11、12
|
接剩余電流互感器
|
剩余電流監測
|
|
+、-
|
第2路互感器
|
上排13、14
|
接剩余電流互感器
|
剩余電流監測
|
|
+、-
|
第3路互感器
|
上排15、16
|
接剩余電流互感器
|
剩余電流監測
|
|
S+、S-
|
總線
|
上排19、20
|
接監控設備總線
|
通訊
|
三相線路的接法方式
單相線路的接法方式
使用與操作
1. 在安裝EI6710探測器時，應將EI6710探測器的出廠編號記錄在平面圖對應位置上，并根據回路部件數量統一分配地址，以供編程時使用。
2. EI6710探測器接入監控設備總線后，利用操作菜單“測試”®“智能部件調試” ®“智能部件統計”對探測器進行登錄，控制器會顯示已登錄的探測器出廠編號及地址，如“2211010010 010”，出廠時的地址設置為出廠編號的-后兩位。
3．根據分配好的地址，對EI6710探測器設定地址。按“1”后輸入需設定的地址后可根據地址、物理位置、報警門限等進行編程。
編程后EI6710探測器處于正常監視狀態，不應報故障或報警，指示燈周期閃亮。
4. 系統安裝調試完畢后應進行模擬試驗，按下“自檢”鍵，除“獨立工作”外的指示燈均應點亮，蜂鳴器應發聲，3秒后指示燈熄滅，蜂鳴器停止發聲。在端子7與任一通道“+”間短接(在不接互感器時，報警門限設置為4)，EI6710探測器應發出報警信號并且點亮報警指示燈。復位監控設備及探測器，使系統恢復到正常工作狀態。
|
插針名稱
|
說明
|
設置
|
實現功能
|
備注
|
|
XP1
|
獨立工作
|
跳線
|
獨立式探測器
|
|
|
XP2、XP3
|
第1路報警門限
|
無跳線
|
1通道門限200 mA
|
出廠設置
|
|
XP2跳線
|
1通道門限400 mA
|
|
||
|
XP3跳線
|
1通道門限600 mA
|
|
||
|
XP2、XP3跳線
|
1通道門限800 mA
|
|
||
|
XP4、XP5
|
第2路報警門限
|
無跳線
|
2通道門限200 mA
|
出廠設置
|
|
XP4跳線
|
2通道門限400 mA
|
|
||
|
XP5跳線
|
2通道門限600 mA
|
|
||
|
XP4、XP5跳線
|
2通道門限800 mA
|
|
||
|
XP6、XP7
|
第3路報警門限
|
無跳線
|
3通道門限200 mA
|
出廠設置
|
|
XP6跳線
|
3通道門限400 mA
|
|
||
|
XP7跳線
|
3通道門限600 mA
|
|
||
|
XP6、XP7跳線
|
3通道門限800 mA
|
|
||
|
XP10
|
脫扣輸出
|
無跳線
|
無脫扣輸出
|
出廠設置
|
|
跳線
|
脈沖（3秒）輸出
|
|
||
|
XP12、XP13
|
脫扣延時
|
無跳線
|
無延時
|
出廠設置
|
|
XP12跳線
|
延時10秒動作
|
|
||
|
XP13跳線
|
延時20秒動作
|
|
||
|
XP12、XP13跳線
|
延時30秒動作
|
|
