依愛電氣火災監控系統
依愛J-EI6720剩余電流式電氣火災監控探測器
來源：依愛消防設備 時間：2017-03-01 15:55:24
J-EI6720型剩余電流式電氣火災監控探測器（8路）（以下簡稱8路探測器）采用液晶漢字顯示，具有剩余電流監測報警、脫扣輸出、報警輸出、報警設置、延時設置、遙控、查詢等功能，可通過總線接于電氣火災監控設備，也可作為獨立式剩余電流式電氣火災監控探測器使用。
內置微處理器，電子編碼，唯一ID地址，可通過EI-DB6700型電氣火災監控設備在線設置地址，工作穩定可靠。
具有8個剩余電流檢測通道，可由監控設備設置各通道報警門限和脫扣延時時間（獨立使用時通過菜單設置）。有脫扣輸出、報警輸出兩組繼電器供選擇使用，獨立使用時可通過輸入模塊將報警信號接入火災報警控制器作為監管信號檢測。使用靈活、方便。
結構特征與工作原理

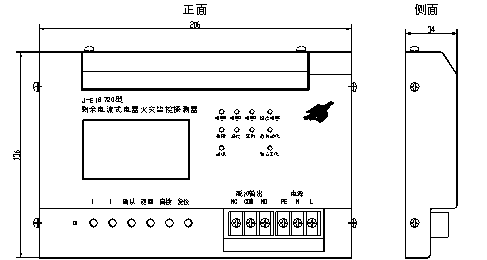

1. EI6720探測器外形示意圖
2．工作原理
AC/DC變換電路將交流電壓轉化直流電壓，總線信號接收電路對輸入信號整形后，接收監控設備發送的報警門限、脫扣延時時間等信息，信號返回電路將故障、剩余電流等信息返回至總線。
剩余電流互感器的輸入信號經過取樣、濾波、整形、放大后送CPU進行A/D轉換，當檢測到的剩余電流超過報警門限時，CPU控制脫扣、報警繼電器的動作，同時對聲、光指示電路進行控制。
技術特性
· 使用環境溫度：-10°C~ +50°C；使用環境溫度：≤95%RH（不凝露）
· 電源：AC220V±1015%；工作電流：≤30mA（AC）
· 總線工作電壓：24V脈動電壓（獨立使用時無總線）；工作電流：≤0.5mA
· 線 制：兩總線（無極性）、AC 220V電源線
· 總線長度：≤1500米（截面積1.0mm2銅質雙絞線RVS）
· 剩余電流報警值：100 mA~800mA （步進100 mA，監控設備設置）
· 配接剩余電流互感器類型：測量范圍1 mA~1A，輸入/輸出比為2000：1
· 互感器電纜規格：兩芯阻燃屏蔽電纜RVVPS，截面積＞0.2mm2，長度＜3米
· 脫扣輸出繼電器：無源NO、NC 觸點容量：AC 220V 5A
報警輸出繼電器：無源NO、NC 觸點容量：DC 24V 1A
· 安裝方式：壁掛；安裝孔距：112mm×121mm
· 外形尺寸：206mm×136mm×34mm
·執行標準：GB14287.2-2005《電氣火災監控系統》操作面板
1．指示燈
· 報警：紅色，報警時常亮； 通訊：綠色，與監控設備通訊正常時閃亮。
· 遙控：紅色，接收到遙控信號時常亮； 延時：黃色，脫扣輸出延時期間閃亮。
· 獨立工作：綠色，獨立工作時常亮； 脫扣輸出：紅色，脫扣輸出時常亮。
2．按鍵
【↑】鍵：雙功能，菜單操作時，用于向上移動光標；參數設置時，用于增加數字。
【↓】鍵：雙功能，菜單操作時，用于向下移動光標；參數設置時，用于減少數字。
【確認】鍵：雙功能，菜單操作時，用于進入下級菜單；參數設置時，用于確認當前設置。
【返回】鍵：雙功能，菜單操作時，用于退至上級菜單；參數設置時，用于取消當前設置。
【自檢】鍵：對液晶、指示燈、蜂鳴器進行自檢。
【復位】鍵：對液晶、指示燈、蜂鳴器、繼電器輸出進行復位。 安裝與布線
1．安裝
8路探測器固定在需要監控的電氣配電箱的外部墻體或配電箱上，利用底板上的2個f5安裝孔直接固定在安裝位置。配套的剩余電流互感器安裝于電氣配電箱的內部，根據安裝孔間距、尺寸在配電箱安裝襯板上打孔固定。
注：探測器的安裝應滿足相應安裝規范的要求，并保證探測器外殼完好無損，遇到異常現象請及時通知安裝方進行處理。嚴禁帶電開蓋進行現場維修。
2. 接線
· 接線端子
|
端子名稱
|
說明
|
編號
|
連接方式
|
功能
|
|
L、N、PE
|
電源
|
|
接AC 220V電源
|
供電電源輸入端
|
|
NC、COM、NO
|
脫扣輸出
|
|
無源觸點，可與帶有分離端口的斷路器連接
|
控制斷路器
|
|
S+、S-
|
總線
|
X3
|
接監控設備總線
|
通訊
|
|
1+、-
|
第1路互感器
|
X4的1、2
|
接剩余電流互感器
|
剩余電流監測
|
|
2+、-
|
第2路互感器
|
X4的3、2
|
接剩余電流互感器
|
剩余電流監測
|
|
3+、-
|
第3路互感器
|
X4的4、5
|
接剩余電流互感器
|
剩余電流監測
|
|
4+、-
|
第4路互感器
|
X4的6、5
|
接剩余電流互感器
|
剩余電流監測
|
|
5+、-
|
第5路互感器
|
X5的4、3
|
接剩余電流互感器
|
剩余電流監測
|
|
6+、-
|
第6路互感器
|
X5的2、3
|
接剩余電流互感器
|
剩余電流監測
|
|
7+、-
|
第7路互感器
|
X5的1、X4的8
|
接剩余電流互感器
|
剩余電流監測
|
|
8+、-
|
第8路互感器
|
X4的7、8
|
接剩余電流互感器
|
剩余電流監測
|
|
COM、 NO
|
報警輸出
|
X5的7、8
|
無源觸點，可接入其它系統
|
報警信號輸出
|
· 布線要求、接線方法
8路探測器的N端接入N線，L接入斷路器入線端A、B、C任意一相。總線應選用截面積不小于1.0mm2的多股銅芯雙絞線RVS，總線-長距離不大于1500米。
注：總線不允許使用單股導線或平行線。不得與不同電壓等級的線路（消防廣播、動力電纜等）共管。
先將需監測配電箱的線路斷開，三相系統將A、B、C及中性線一同穿過剩余電流互感器，單相系統將L、N一同穿過剩余電流互感器，再將線路接好
三相線路的接法方式
使用與操作
1. 安裝時應將探測器的出廠編號記錄在平面圖對應位置上，接入監控設備總線后，
利用操作菜單“測試”®“智能部件調試” ®“智能部件統計”對探測器進行登錄（類型代碼為33）。對探測器設定地址后可根據地址、物理位置、報警門限等進行編程。
2.按【確認】鍵進入主菜單，用【↑】、【↓】鍵選擇需要進入的菜單后按【確認】鍵即可進入各子菜單，進行編程、設置、查詢、測試等操作。
|
設置時間
設置參數
查詢參數
查看檢測值
|
1路漏電參數
8路漏電參數
|
1路漏電報警門限 4
1路互感器校準 ×1
8路漏電報警門限 4
1路互感器校準 ×1
|
1路漏電流值 0002
8路漏電流值 0060
|
主菜單界面 設置參數子菜單 參數子菜單 查看檢測值子菜單
3．設置參數（只在獨立工作時通過密碼進入）
各剩余電流檢測通道的漏電參數可在1~8擋間任意設置，對應剩余電流報警值為100mA~800mA（出廠默認值為400 mA），100 mA步進。
互感器校準：對于CTZ、CTZF系列閉合式及HCT系列開合式互感器均選擇“×1”。
脫扣輸出：0：持續輸出；1：脈沖（3s）輸出。延時時間：0~30秒可任意選擇。
4.作為獨立式探測器使用時，插針XP1應插上跳線器。
5.系統安裝調試完畢后應進行模擬試驗，按下“自檢”鍵，除“獨立工作”、“遙控輸出”外的指示燈均應點亮，蜂鳴器應發聲，3秒后指示燈熄滅，蜂鳴器停止發聲。在測試插片XS1與任一通道“+”間短接(在不接互感器時，報警門限設置為4)，探測器應發出報警信號并且點亮報警指示燈。。
復位監控設備（獨立使用時不需要）及探測器，使系統恢復到正常工作狀態。
