獅島電氣火災監控系統

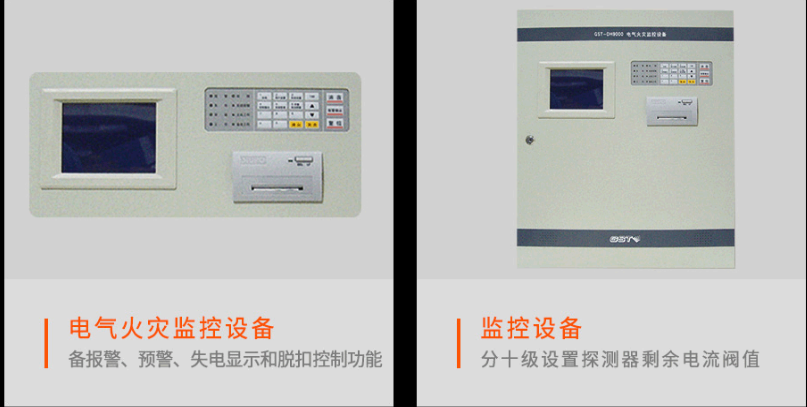

獅島電氣火災監控設備消防安裝中接線
來源： 時間：2021-12-29 11:18:27
電氣火災監控設備如何接線？獅島電氣火災監控設備如何接線
電氣火災監控設備以及系統的報警信號，應設在消防控制室或有人值班的場所。主機電源應取自控制中心的消防供電(AC220V)。各監控探測器采用現場供電，電源接入點應在該級斷路器的上端。接線圖如下所示：
電氣火災監控系統，特點在于漏電監控方面屬于先期預報警系統。與傳統火災自動報警系統不同的是，電氣火災監控系統早期報警是為了避免損失，而傳統火災自動報警系統是為了減少損失。
這種系統分工明確、結構簡單、成本少、故障率偏低，不含電源控制開關，不串入配電系統，只通過剩余電流互感器(或測溫探頭)取樣信號，性能穩定可靠。
JB-QB-SD2209氣體滅火控制器產品介紹
JB-QB-SD2209型氣體滅火控制器是北京獅島消防電子有限公司生產的一種以滿足廣大用戶要求為目的，滿足--標準GB4717—2005和GB16806—2006，較為先進氣體滅火控制器。
氣體滅火控制器有2個電鎖組成4個工作模式——延時時間設置模式、各路的手動/自動方式設置模式、總聯動準許模式、總禁止模式。氣體滅火控制器的8路氣體滅火控制單元各有3個面板控制按鍵——手動啟動鍵、手動停止鍵、聲光控制鍵。各路可以獨立進行操作。
JB-QB-SD2209氣體滅火控制器產品特點
SD2209型氣體滅火控制器為液晶漢字顯示火災自動報警及聯動控制系統；
計算機軟件編程，極大地提高編程效率，對于復雜的文字編程和聯動編程，優勢非常明顯；
報警時，當有多種信息或進行信息查詢時，控制器液晶顯示器分成上下兩個窗口，顯示方便，顯示信息量大；
具有黑匣子存儲功能，采用將報警、聯動、故障和屏蔽的歷史記錄分別存放保存的方式，方便查詢；
面板式打印機，可打印報警信息的詳細內容；
具備手動、自動兩種工作狀態，單點手動啟動和停止控制方式；
具有對探測器、聯動模塊和故障點地址的屏蔽功能。
JB-QB-SD2209氣體滅火控制器適用范圍
適用于單總線250地址點以內、直接啟動點在6個以內、氣體滅火分區在8個以內報警聯動/氣體滅火系統的工程。
JB-QB-SD2209氣體滅火控制器技術參數
環境溫度：-10℃～45℃
環境濕度：≤95%40℃
安裝方式：壁掛式
壁掛式外形尺寸：60cm×42cm×15cm
壁掛式機箱重量：14千克
控制器主電源：AC180V～240V50Hz，
用戶提供主電源容量要求：壁掛式控制器應大于2A
1個氣體滅火分區-多帶2個瓶頭閥（帶兩個瓶頭閥時須單獨訂貨），一次-大啟動輸出電流≤3A。
氣體滅火控制器只與獅島邦士生產的瓶頭閥配接使用，如需配接其它廠家的瓶頭閥需滿足以下條件：?jiǎn)?dòng)電流≤1A，瓶頭閥阻值+啟動線阻值必須在20-40Ω范圍。
氣瓶啟動線與控制器距離≤200m米.距離≤100米時用1.5mm2銅芯線，＞100米時用2.5mm2銅芯線。
輸出直流電源：壁掛式控制器輸出>1A。
繼電器輸出觸點容量：24V1A
執行標準：GB4717—2005、GB16806—2006
電氣火災監控設備以及系統的報警信號，應設在消防控制室或有人值班的場所。主機電源應取自控制中心的消防供電(AC220V)。各監控探測器采用現場供電，電源接入點應在該級斷路器的上端。接線圖如下所示：
電氣火災監控系統，特點在于漏電監控方面屬于先期預報警系統。與傳統火災自動報警系統不同的是，電氣火災監控系統早期報警是為了避免損失，而傳統火災自動報警系統是為了減少損失。
這種系統分工明確、結構簡單、成本少、故障率偏低，不含電源控制開關，不串入配電系統，只通過剩余電流互感器(或測溫探頭)取樣信號，性能穩定可靠。
JB-QB-SD2209氣體滅火控制器產品介紹
JB-QB-SD2209型氣體滅火控制器是北京獅島消防電子有限公司生產的一種以滿足廣大用戶要求為目的，滿足--標準GB4717—2005和GB16806—2006，較為先進氣體滅火控制器。
氣體滅火控制器有2個電鎖組成4個工作模式——延時時間設置模式、各路的手動/自動方式設置模式、總聯動準許模式、總禁止模式。氣體滅火控制器的8路氣體滅火控制單元各有3個面板控制按鍵——手動啟動鍵、手動停止鍵、聲光控制鍵。各路可以獨立進行操作。
JB-QB-SD2209氣體滅火控制器產品特點
SD2209型氣體滅火控制器為液晶漢字顯示火災自動報警及聯動控制系統；
計算機軟件編程，極大地提高編程效率，對于復雜的文字編程和聯動編程，優勢非常明顯；
報警時，當有多種信息或進行信息查詢時，控制器液晶顯示器分成上下兩個窗口，顯示方便，顯示信息量大；
具有黑匣子存儲功能，采用將報警、聯動、故障和屏蔽的歷史記錄分別存放保存的方式，方便查詢；
面板式打印機，可打印報警信息的詳細內容；
具備手動、自動兩種工作狀態，單點手動啟動和停止控制方式；
具有對探測器、聯動模塊和故障點地址的屏蔽功能。
JB-QB-SD2209氣體滅火控制器適用范圍
適用于單總線250地址點以內、直接啟動點在6個以內、氣體滅火分區在8個以內報警聯動/氣體滅火系統的工程。
JB-QB-SD2209氣體滅火控制器技術參數
環境溫度：-10℃～45℃
環境濕度：≤95%40℃
安裝方式：壁掛式
壁掛式外形尺寸：60cm×42cm×15cm
壁掛式機箱重量：14千克
控制器主電源：AC180V～240V50Hz，
用戶提供主電源容量要求：壁掛式控制器應大于2A
1個氣體滅火分區-多帶2個瓶頭閥（帶兩個瓶頭閥時須單獨訂貨），一次-大啟動輸出電流≤3A。
氣體滅火控制器只與獅島邦士生產的瓶頭閥配接使用，如需配接其它廠家的瓶頭閥需滿足以下條件：?jiǎn)?dòng)電流≤1A，瓶頭閥阻值+啟動線阻值必須在20-40Ω范圍。
氣瓶啟動線與控制器距離≤200m米.距離≤100米時用1.5mm2銅芯線，＞100米時用2.5mm2銅芯線。
輸出直流電源：壁掛式控制器輸出>1A。
繼電器輸出觸點容量：24V1A
執行標準：GB4717—2005、GB16806—2006
